哈嘍，大家好，一日不見，如隔三秋。今天給大家帶來的圖表教程是 ：PPT旋風圖。
當然，它也叫作蝴蝶圖和對比條形圖，是條形圖的一種創意形式，主要用于對比兩類事物在不同特征項目中的數據情況。
一、錯位的條形圖
把條形上下錯開，并將小標題放大加粗置于兩旁，加上高透明度的箭頭，突出強化對比效果：
接下來，大家可以打開 PPT，跟著我一起制作。

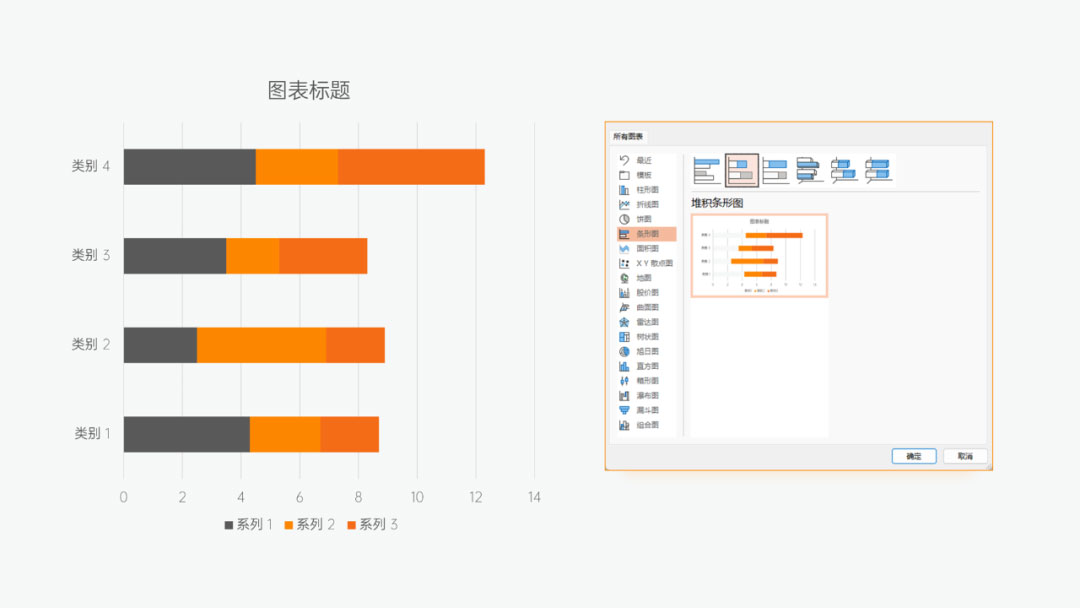

首先，插入圖表 - 堆積條形圖：

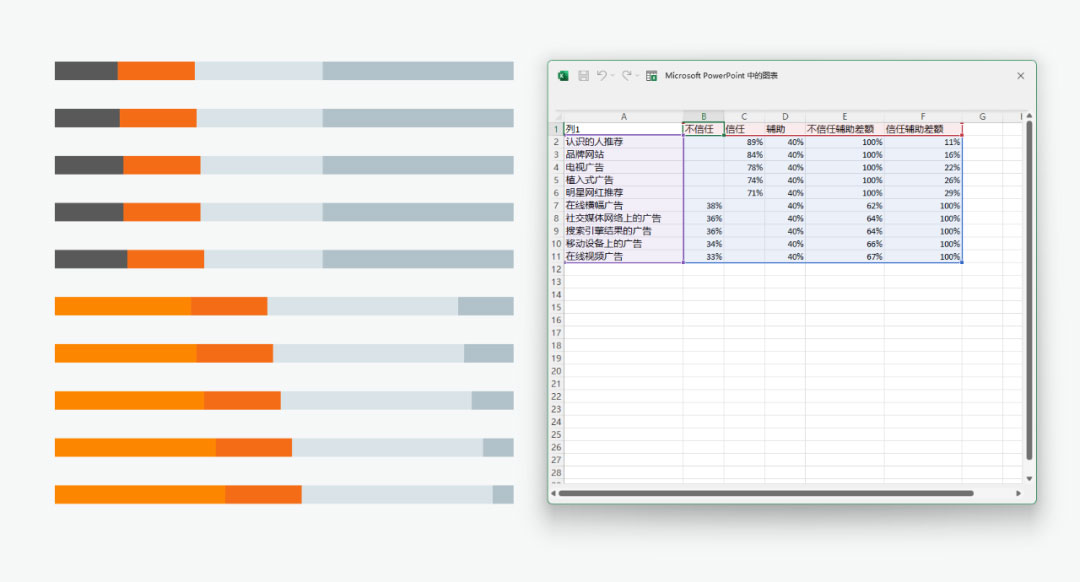

將全部圖表元素取消勾選，再編輯數據。
列1：系列名稱
列2（不信任）：左側數據
列3（信任）：右側數據
列4（輔助）：中間名稱襯底部分
列5（不信任輔助差額）、列6（信任輔助差額）：保持 列4 能夠在中間部分，需要計算左右兩側數據差額

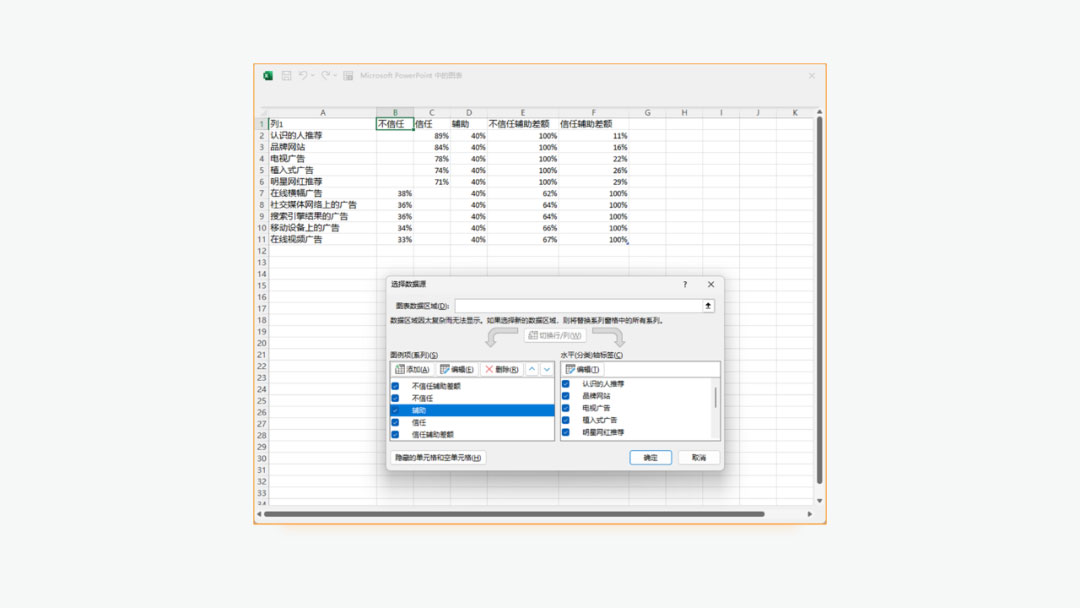

接著選中圖表 - 圖表設計 - 選擇數據，將輔助調整到中間，信任差額和不信任差額，分別調整到信任和不信任數據的兩邊（上方和下方）：

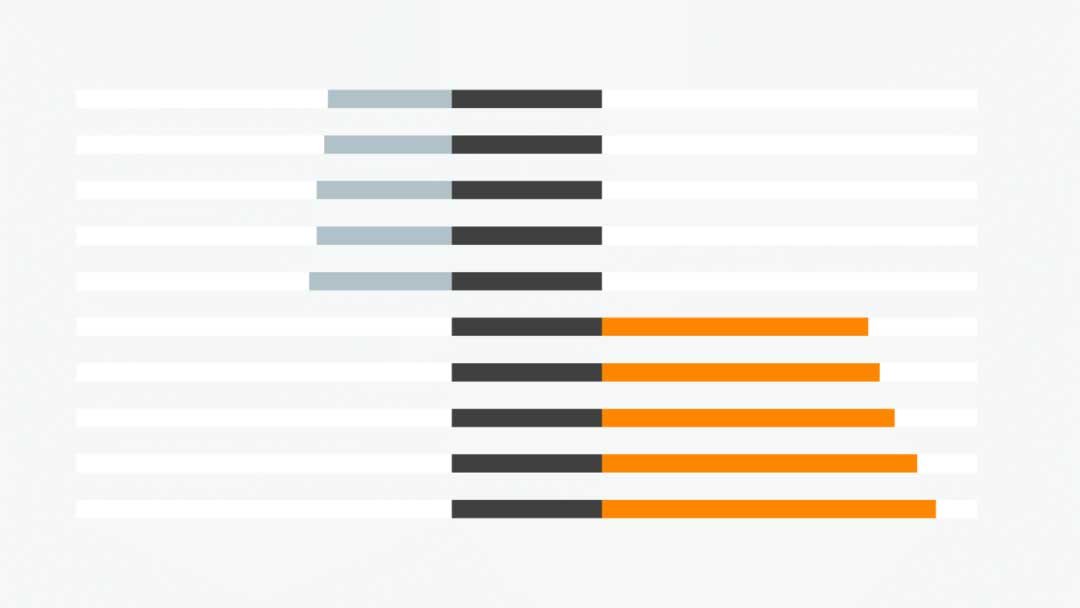

結果如下圖所示：
將白色條形的填充顏色，設置為無填充：

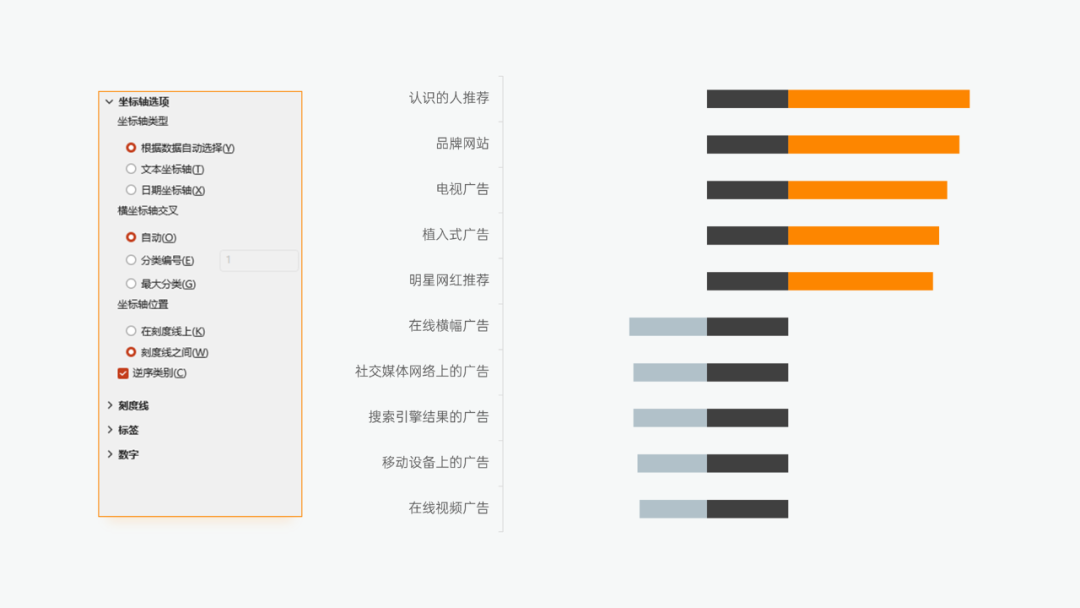

選擇主要縱坐標軸，勾選坐標軸位置中的逆序類別：
接著選中黑色條形部分，更換淺色填充，并勾選數據標簽。

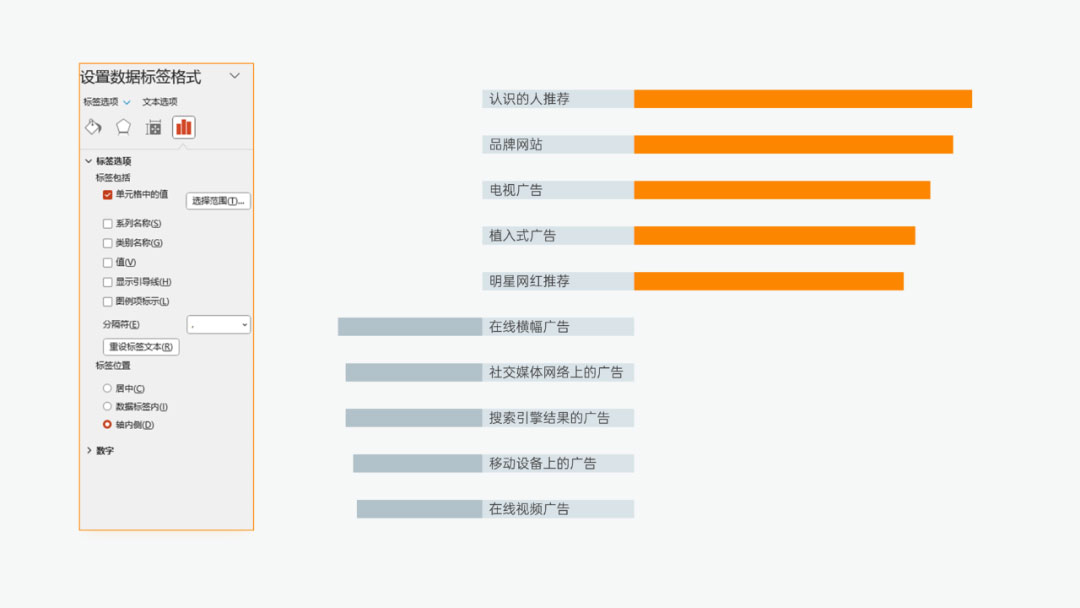

將數據標簽 - 標簽包括 - 勾選單元格中的值 - 選擇列1（名稱），并選擇標簽位置為 軸內側：
本份圖表基本上就已經完成了，接下來，只需要依次將圓角矩形以圖片或紋理填充的方式，將條形設置為圓角即可。

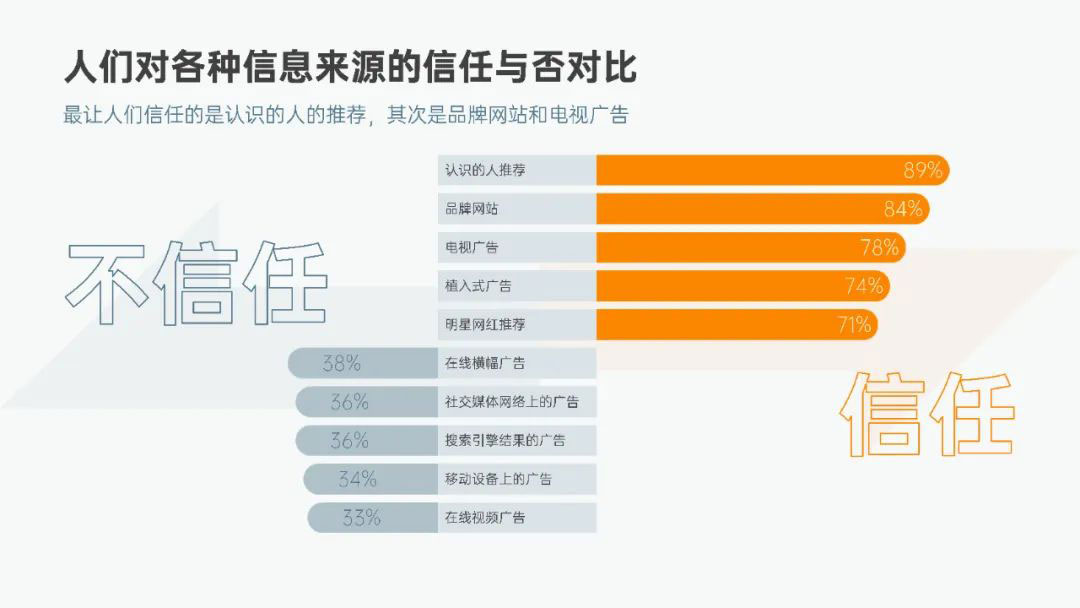

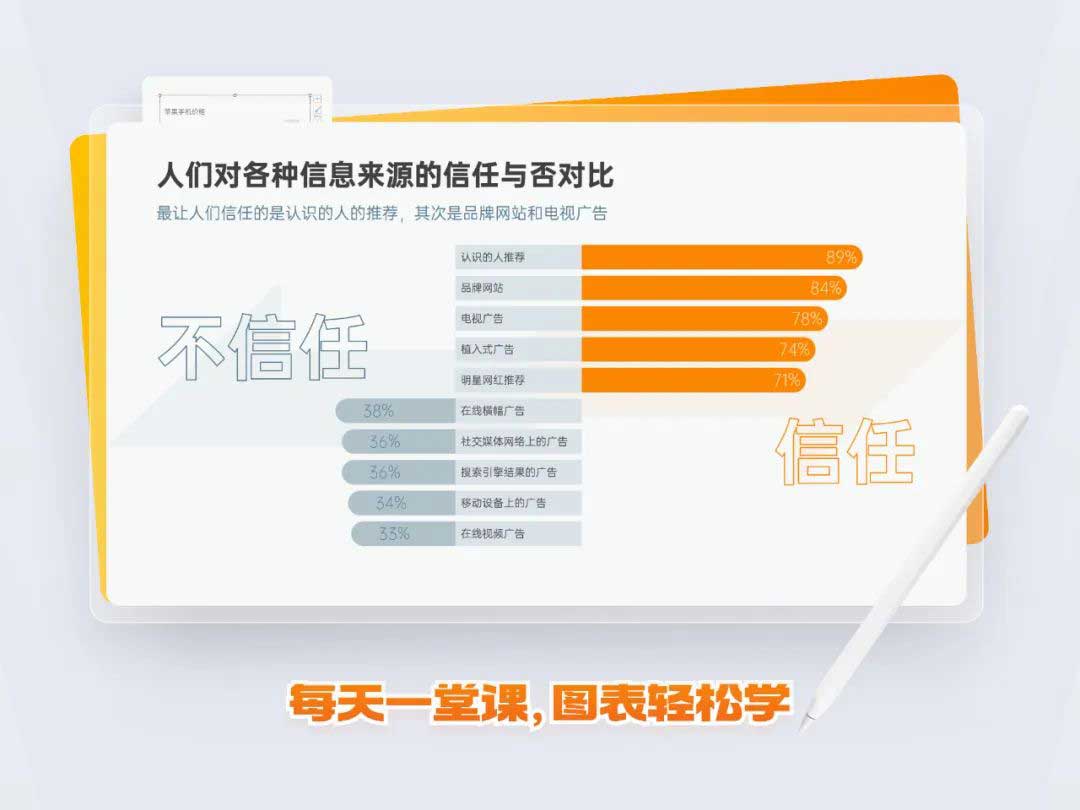

最終的成品效果如下：
接下來，開始制作第二份圖表。
二、創意滑珠圖標
第二份圖表，以滑珠圖的形式，將圖標以圖片的方式填充進去，與常規條形圖略有不同：
如果有會的朋友，請快速滑動到留言區留言：這個我也會~
如果不會，咱們繼續往下看！

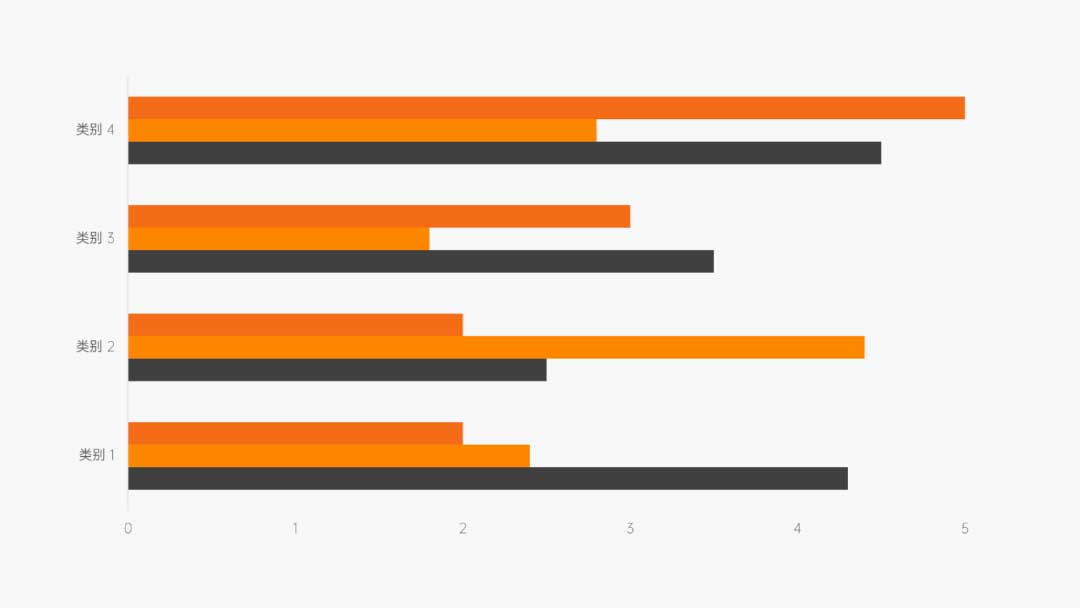

首先，插入簇狀條形圖，取消勾選除坐標軸之外的圖表元素：

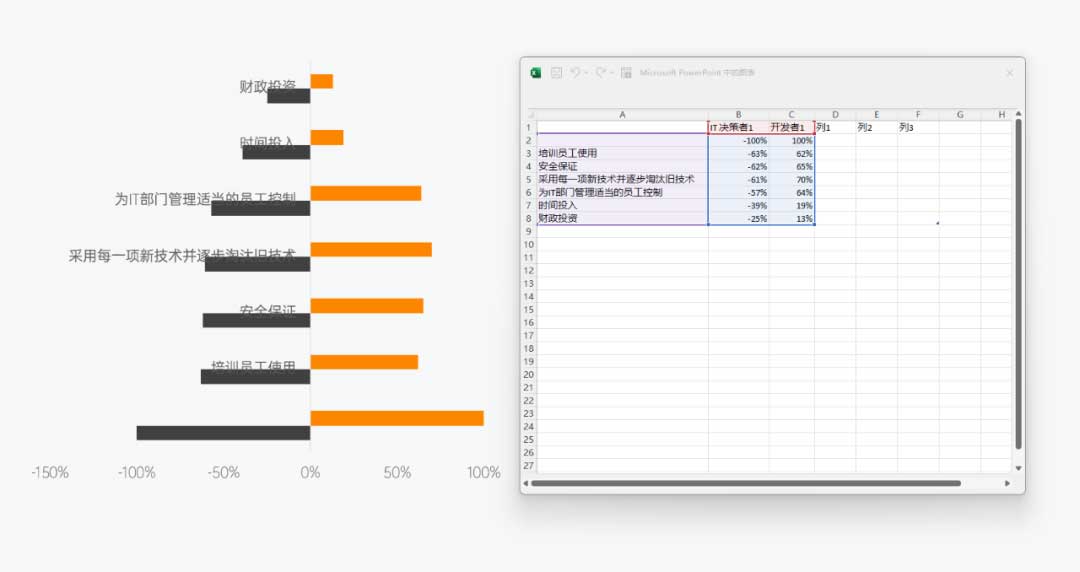

與上一份圖表的做法不同，這份圖表，我們將一列數據編輯為負數，一列數據為正數。
IT決策者（黑色條形/左側）：負數
開發者（橙色條形/右側）：正數

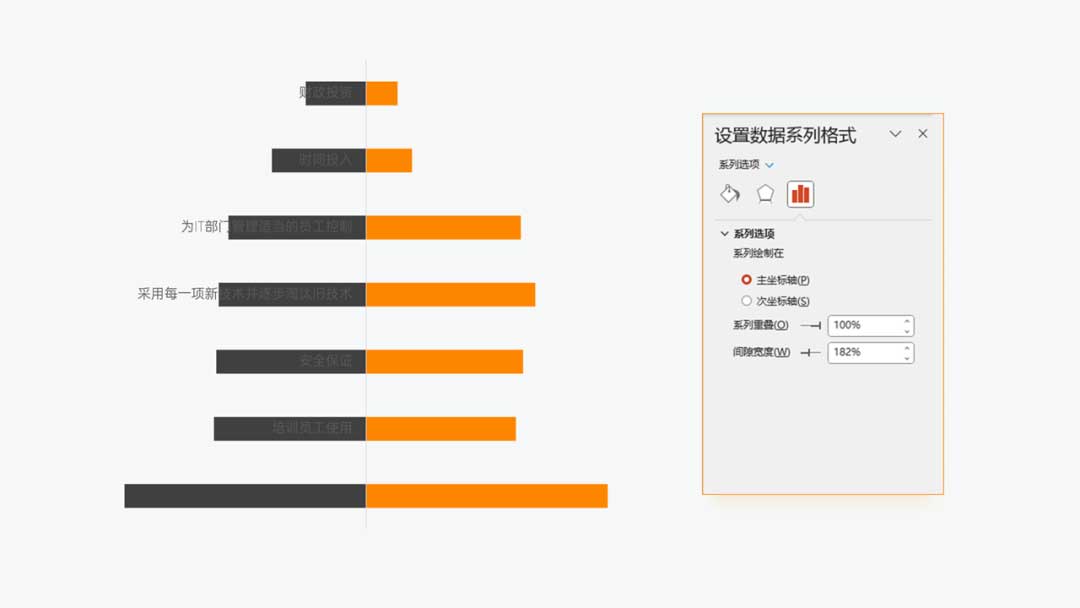

此時，條形之間互相錯開，需要調整系列重疊為 100%：

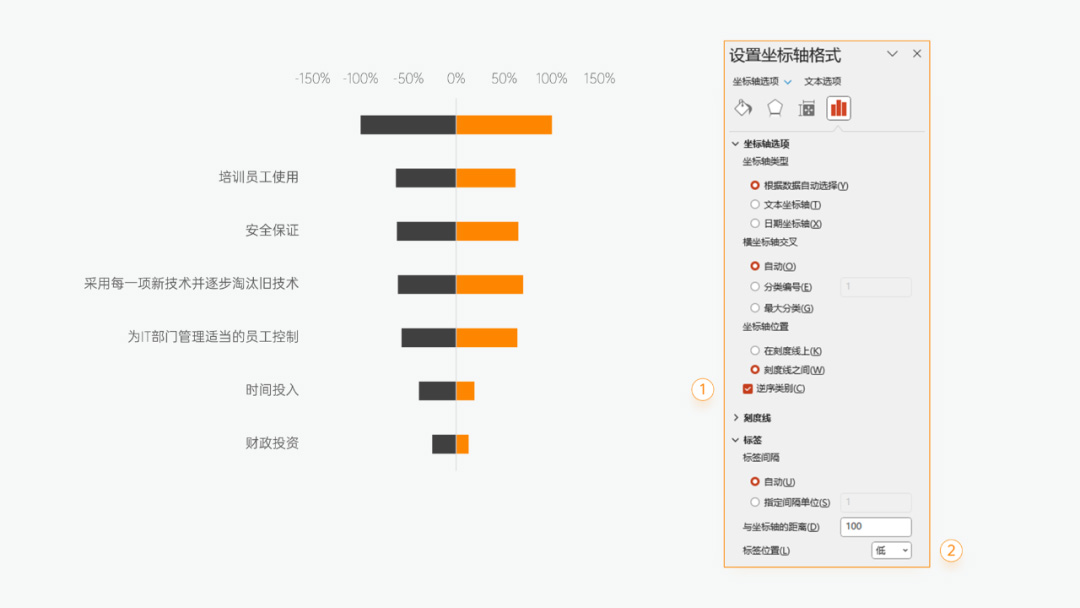

接著選中主要縱坐標軸（文本部分），需要調整兩個部分。
①：勾選逆序類別
②：調整標簽位置為低

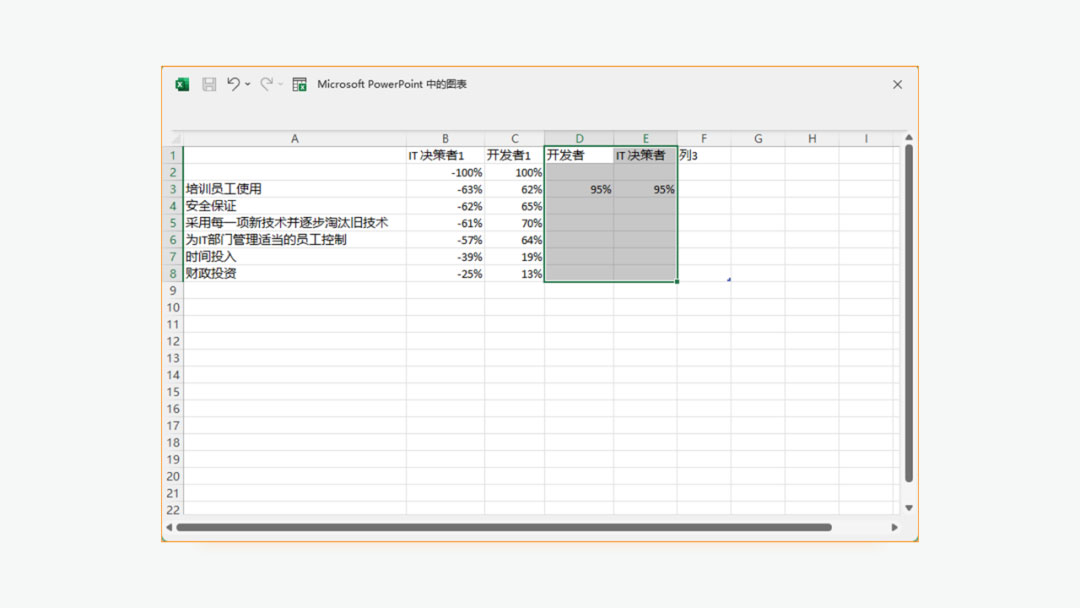

接下來做滑珠部分，編輯數據，增加 Y 軸數據：

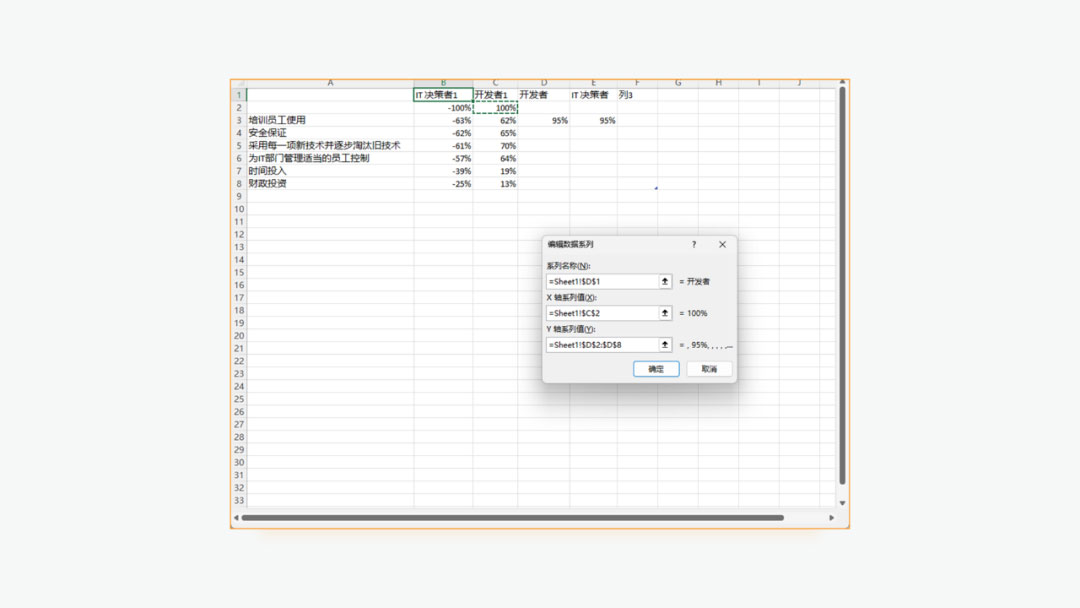

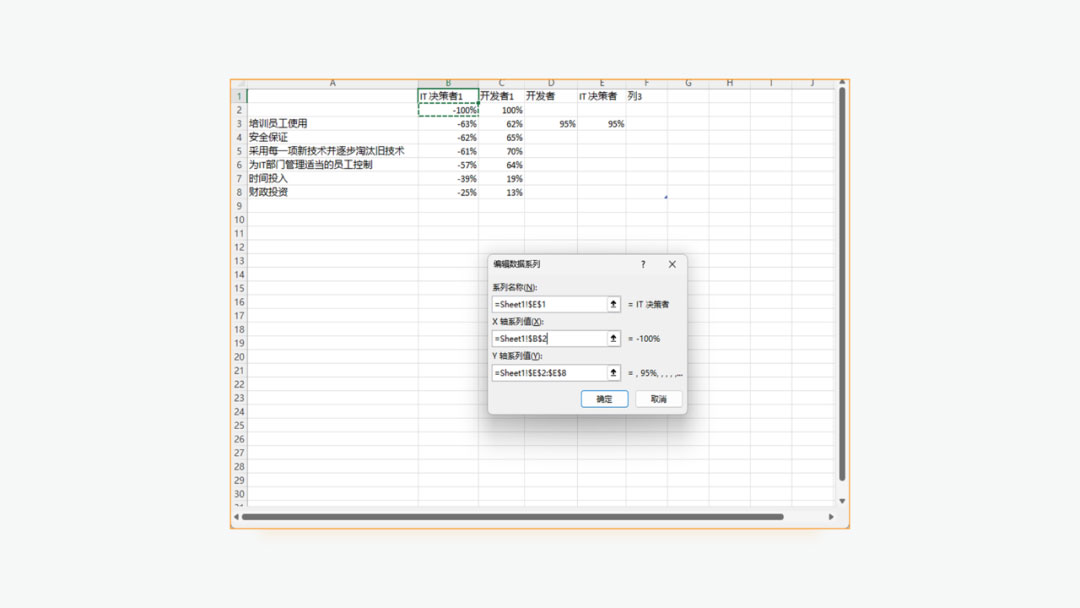

選中圖表 - 更改圖表類型，將列 4、列 5 改為散點圖，并選擇數據。
X 軸選擇 開發者1（C2）：-100%
Y 軸選擇 開發者 （E）：E2
X 軸選擇 IT 決策者1（B2）：-100%
Y 軸選擇 IT 決策者（D）：D2
選中散點圖，在標記選項 - 內置 - 類型 - 插入圖片（類型最下方）。
插入圖片之前，需要設置圖標和形狀為需要的類型，比如，這份圖表使用了帶圓角的三角形和圖標：

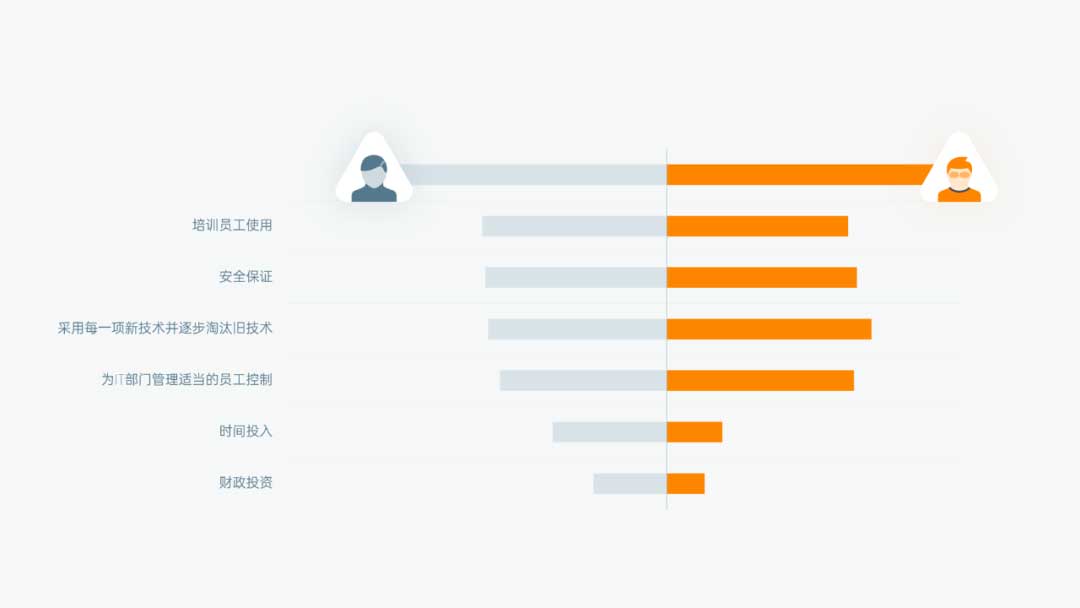

接下來，將條形圖的數據標簽勾選，標簽位置為軸內側。

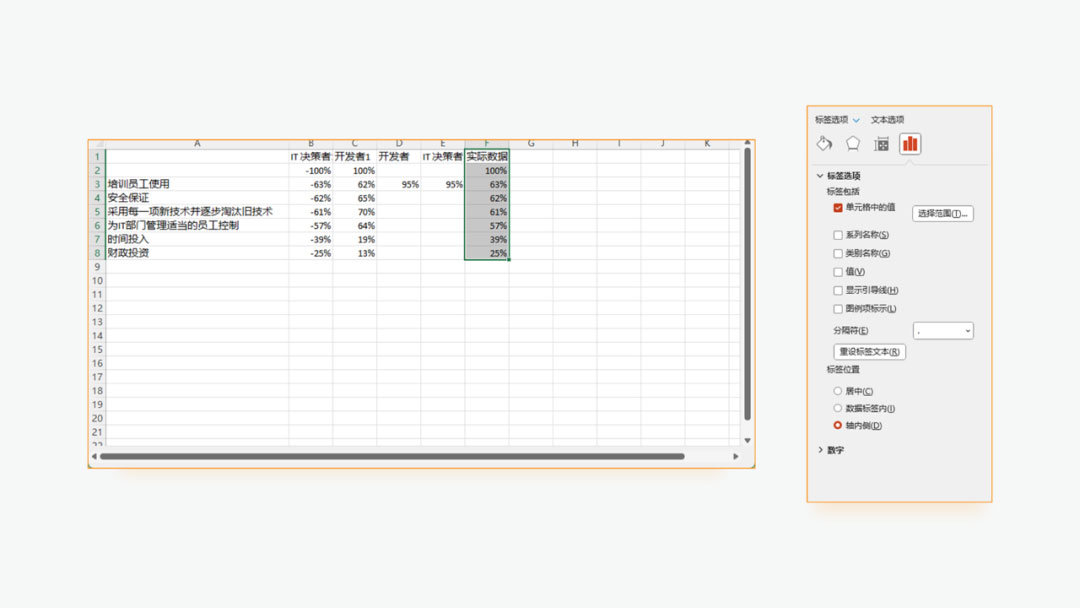

左側負數數據，需要在編輯數據中增加一列正數數據，并勾選單元格中的值，選擇范圍為正數數據列：
同理，勾選散點圖數據標簽，并勾選單元格中的值，選擇范圍為名稱列（列1）：

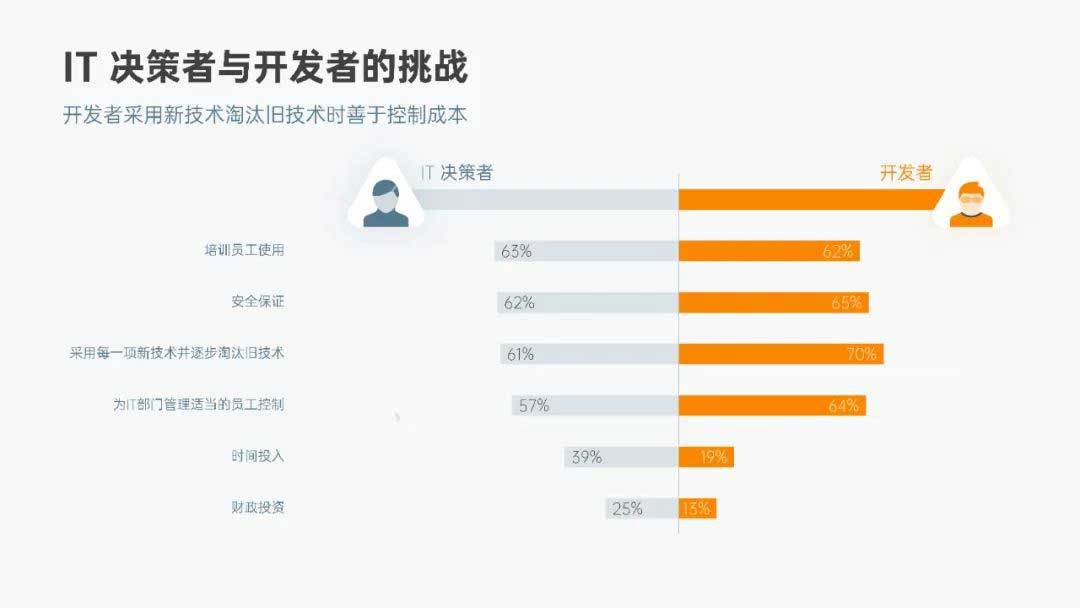

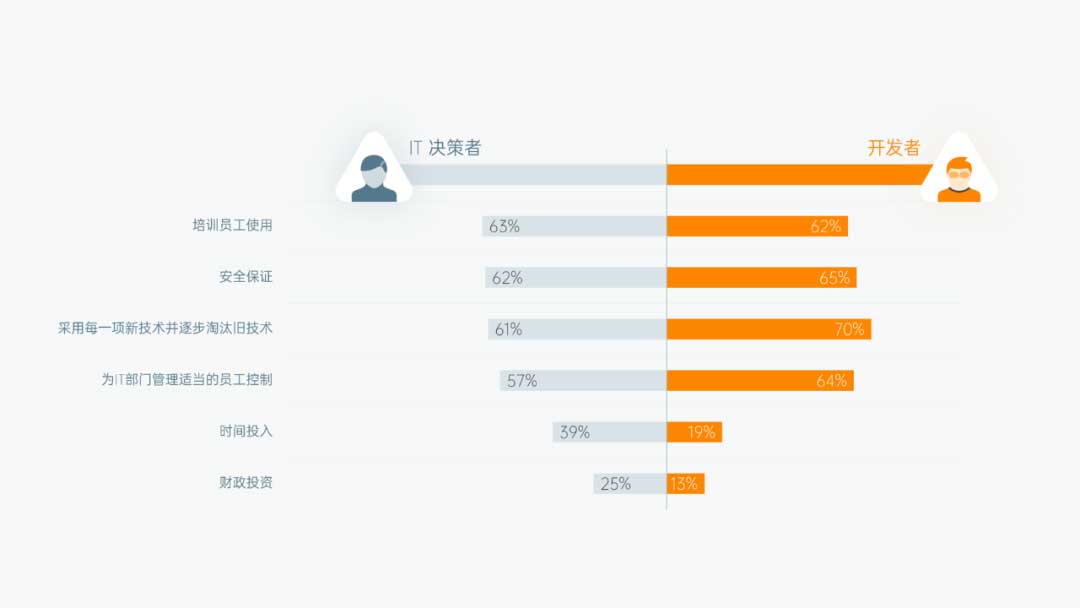

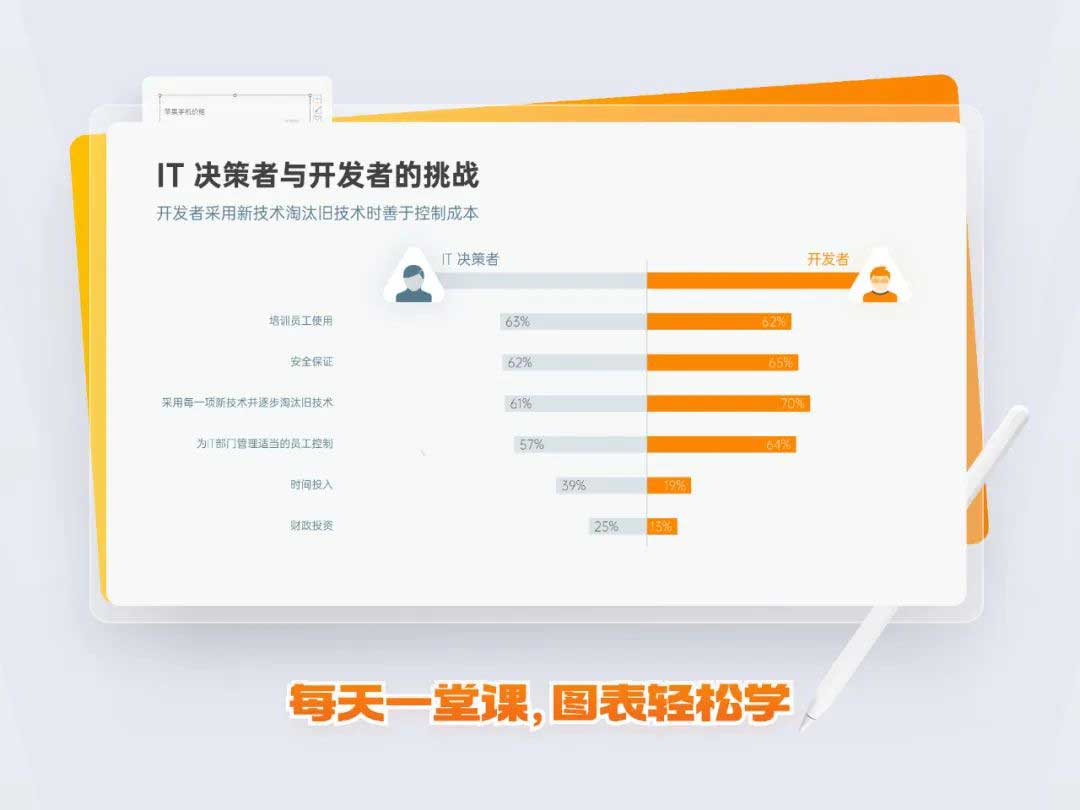

最后，加上其他文字內容看看效果：
還不錯吧？繼續看第三份圖表。
三、分割式多項圖

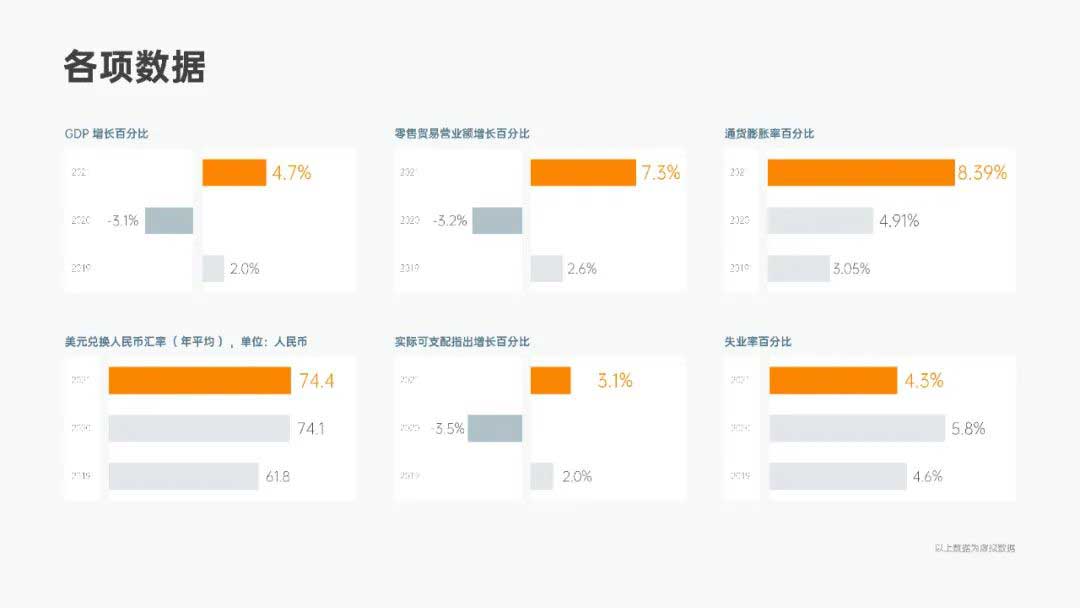

這一頁的 6 個圖表都是相同的做法，合理排列這些圖表，可以使頁面更整齊好看：

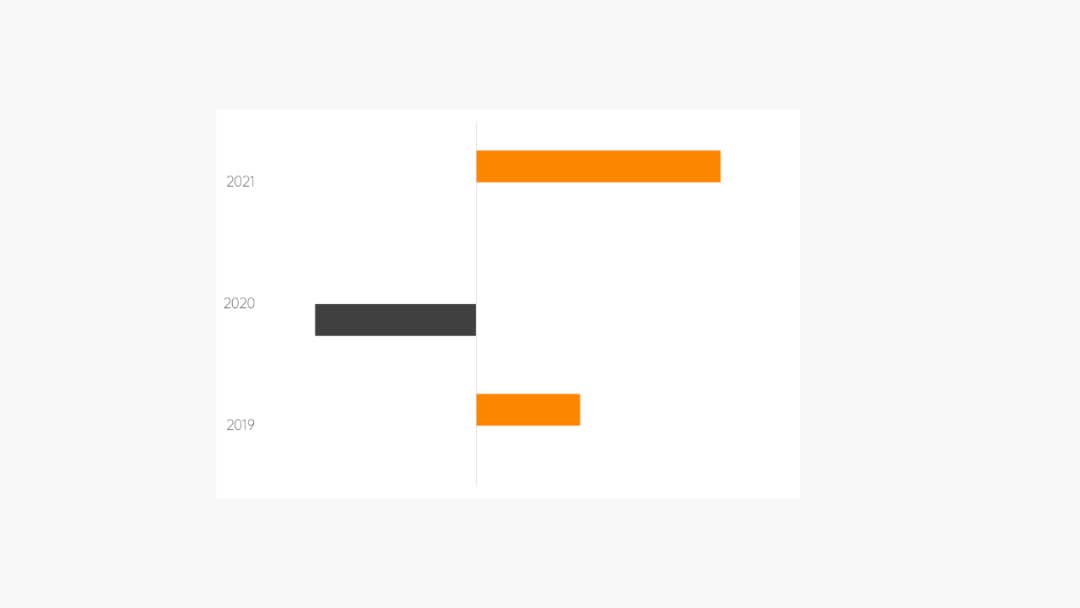

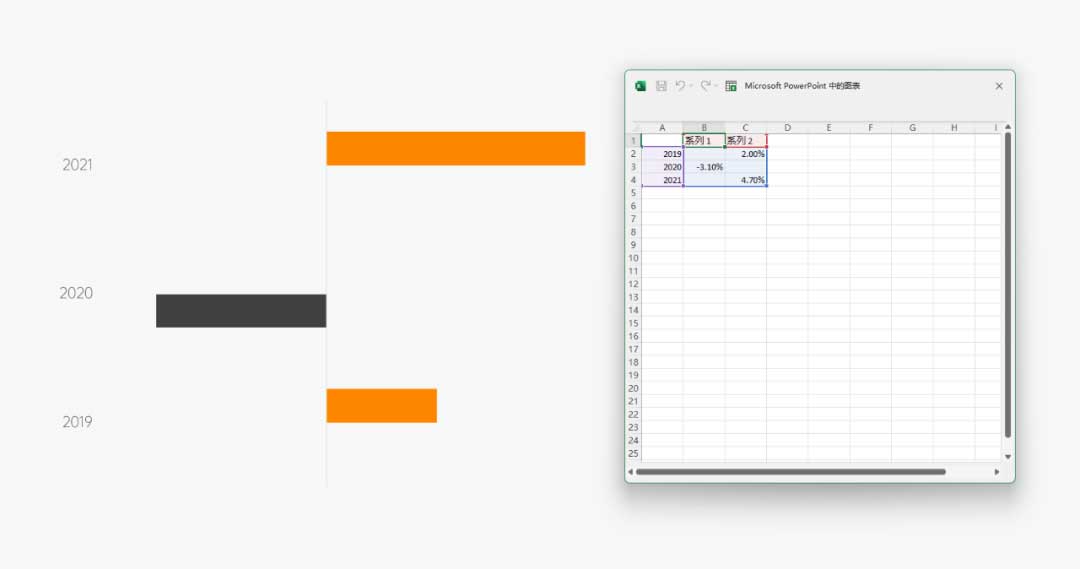

首先插入簇狀條形圖，只保留縱坐標軸，編輯數據，正負數據錯開輸入：
選中圖表區，設置填充顏色為白色：
接著編輯數據，增加一列數據，這列數據為條形之間的空白部分：

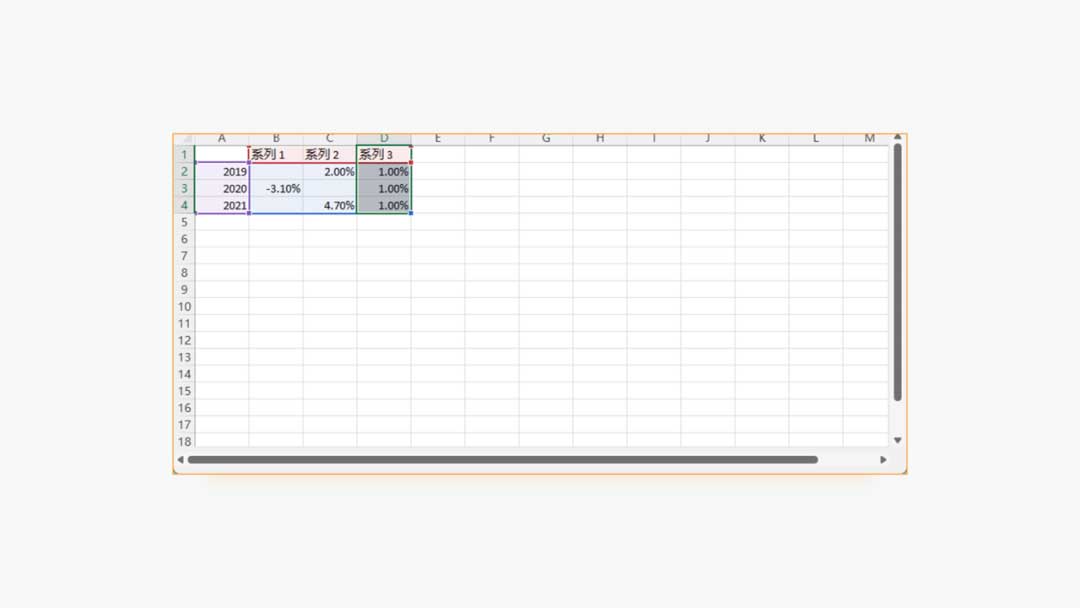

每個圖表空白部分的數據各不相同，保持寬度一致需要具體調整，本案例中空白部分的數據如下：

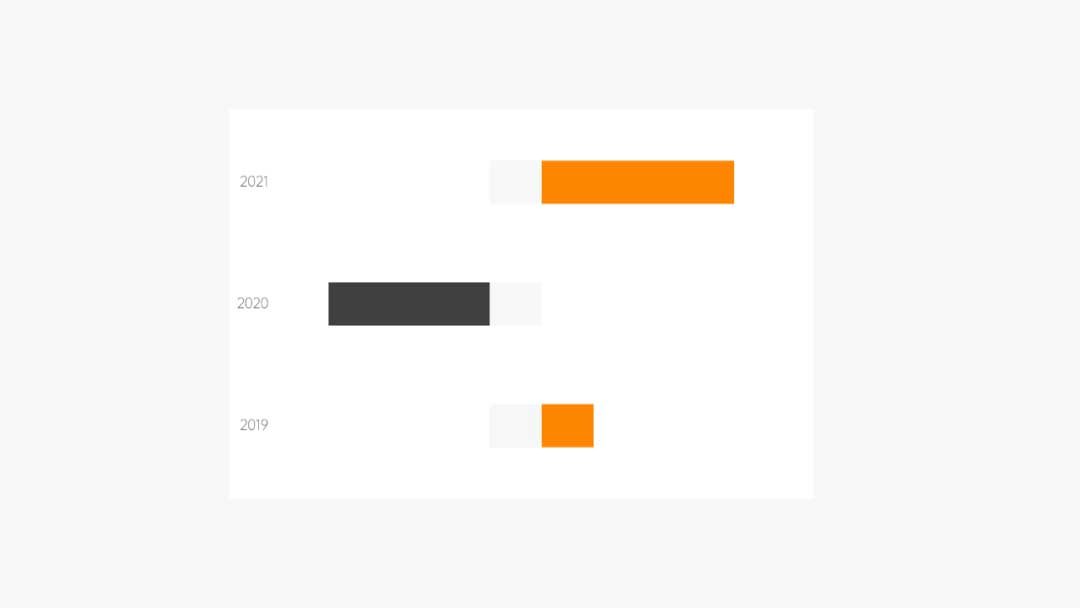

選中主要縱坐標軸，設置無線條，再選中圖表，設置系列重疊為 100%，將系列三的填充顏色設置為背景色：
接著選中圖表 - 更改圖表類型，設置 系列3 為次坐標軸。

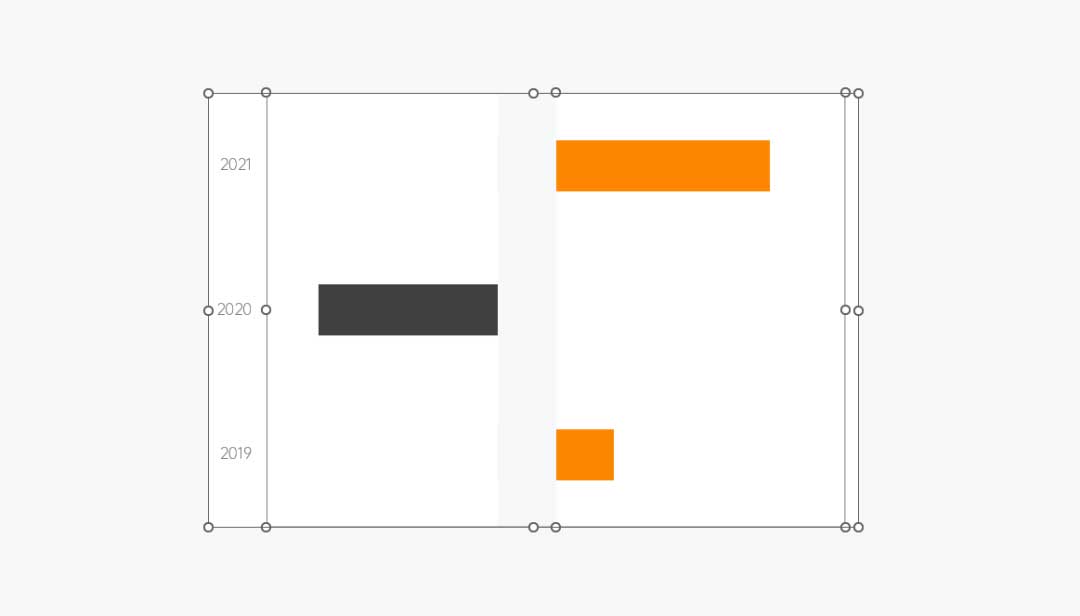

再調整間隙寬度為 0%，選中繪圖區，將其高度拉到與圖表區一致：

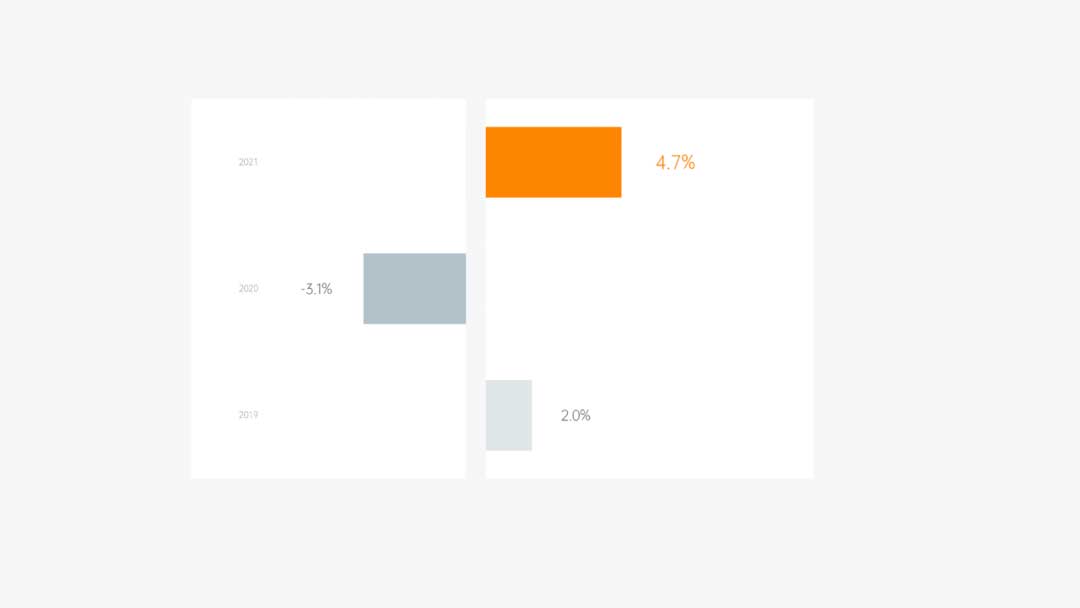

最后，調出數據標簽：
這個圖表就制作完成了，其他圖表是相同的做法，本文就不重復演示了，大家可以動手做做看！

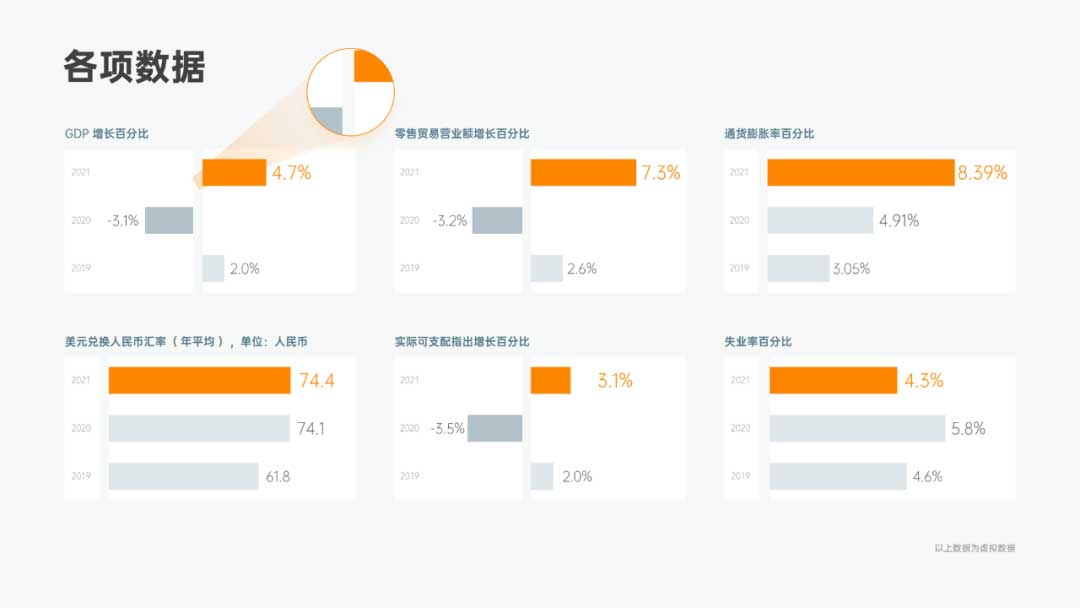

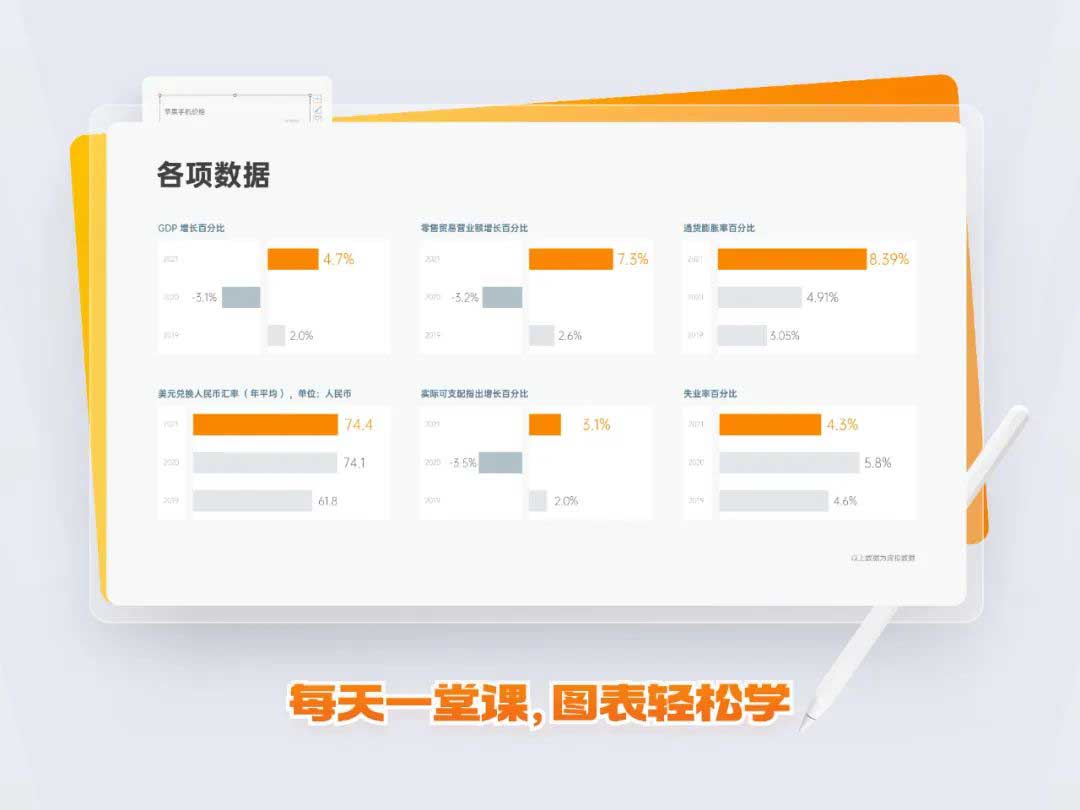

所有圖表放在一起后，最終效果如下：
最后，我們回顧一下三張圖表的知識要點：
- 用輔助數據做創意樣式
- 運用滑珠圖和圖片填充
- 借用次坐標軸留出空位
以上，就是本期圖表教程的全部內容了，看到這里就是最好的點贊，每一個點贊都是對我的鼓勵！
